ソリッド穴の選択方法

Mastercam 2025では、穴加工と工程穴あけツールパスのデフォルトの選択処理が異なります。この仕様変更により、穴の選択がより効率的かつ的確で、操作しやすくなっています。この新仕様は、ツールパス穴定義パネルと工程穴あけパネルの穴ページで確認できます。

ツールパス穴定義インタフェースの変更点

  • 選択ルールが簡素化されました。

  • 1つのツールパスでタイプの異なる穴を選択できます。

  • 同一の穴から選択された区間は、1つのフィーチャにまとめられます。

  • ソリッド履歴ツリーから選択した場合は、すべての区間が追加されるようになっています。

  • 選択処理は、Mastercamネイティブの穴フィーチャと中間CADフォーマットからインポートされたフィーチャの両方で同じになっています。

穴区間インターフェースの変更点

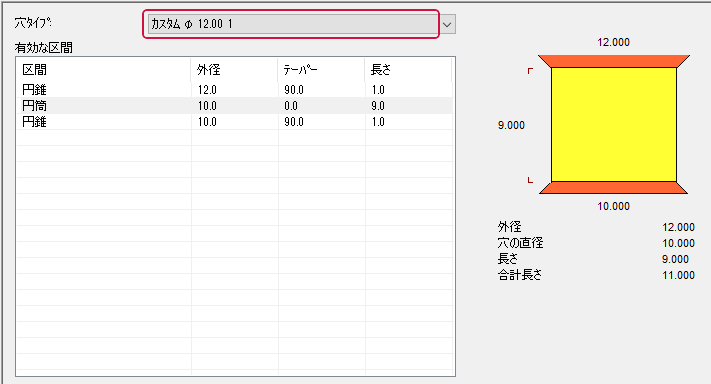

  • 穴タイプでフィルタリングするコンボボックスが追加されました。

    この画像は「穴タイプ」ボックスを示しています。

  • 外形の図が強化されており、「使用」、「未使用」、「混在」という3つの選択状態が表示されます。

  • 穴区間ページは、Mastercamネイティブの穴フィーチャと中間CADフォーマットからインポートされたフィーチャの両方に使用できます。

  • 選択区間の変更は選択されている穴タイプのみに適用されます。

  • 穴区間ページの中で選択内容を変更できるようになっています。

工程穴あけインタフェースの変更点

  • 選択されている穴は色が変わります。

  • 工程穴あけは、Mastercamネイティブの穴フィーチャと中間CADフォーマットからインポートされたフィーチャの両方に使用できます。

  • シード穴が存在する場合はウィンドウ選択が使用可能になります。
