ソリッド穴が中空に対応

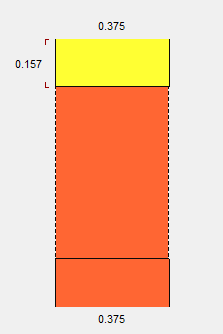

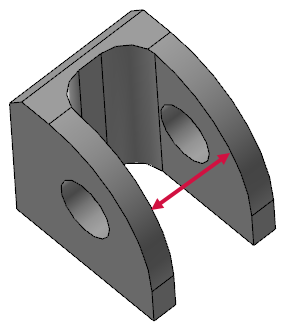

穴加工ツールパスの作成時に、穴区間の中空部分の選択を制御できる中空を含めるチェックボックスが追加されています。結果の穴形状は、選択した穴の一直線上にある穴区間と、穴区間の間にある中空区間も含めた1つの穴形状になります。1枚目の画像の赤い矢印は、穴区間の間の中空部分を示しています。2枚目の画像は、ツールパス パラメータ ダイアログボックスの穴区間ページでの穴の表示を示しています。破線の区間が中空です。

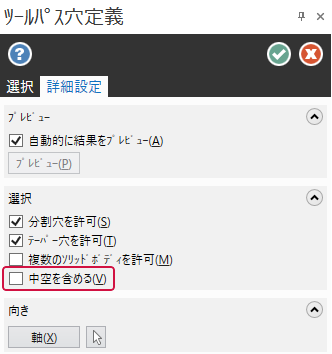

中空を含めるチェックボックスがオフの場合は、中空をはさむそれぞれの穴が個々の穴形状として認識されます。次の図は、ツールパス穴定義パネルの中空を含めるオプションです。
