平面マネージャのデザインを変更

Mastercam 2026では、平面マネージャのデザインが変更されており、平面をツリー構造で整理します。新しいマネージャでは、以下のような機能を実行できます。

• グループを作成して入れ子にする。

• ツリー内でのドラッグ＆ドロップ。

• グラフィック画面上の図形、または平面から平面を検索する。

• ツリーを検索する。

• ツリーをグループでフィルタリングする。

• グループを展開/折りたたんで整理する。

• プロパティ表示をカスタマイズする。

• さまざまな条件で平面をソートする。

• 表示オプションをカスタマイズする。

• 「追従」ルールを設定する。

• 断面表示を使用する。

• 座標軸表示をカスタマイズする。

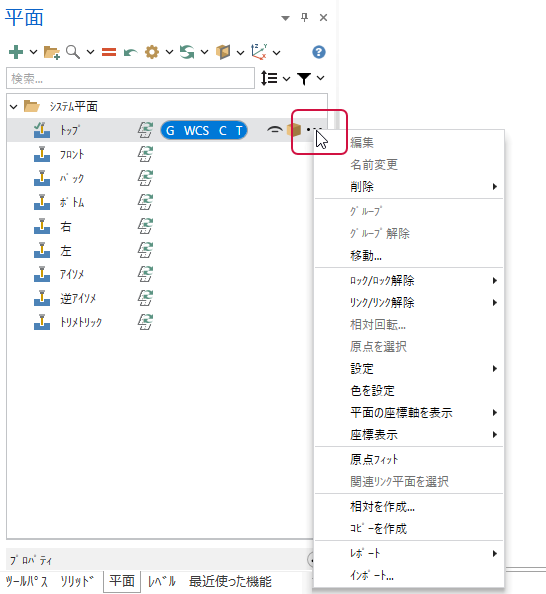

その他の操作アイコンをクリックすると次の図のメニューが表示され、各平面の機能にアクセスできます。平面を右クリックすることでも、このメニューを表示できます。リスト内の各平面には以下の特徴があります。

• 平面アイコン

• 平面名

• ワークオフセット番号（自動オフセットの場合はアイコン）

• 平面のタイプ（グラフィック、WCS、工具、作図）

• 座標軸の切り替え

• 断面表示のインジケーター
