A軸輪郭旋削

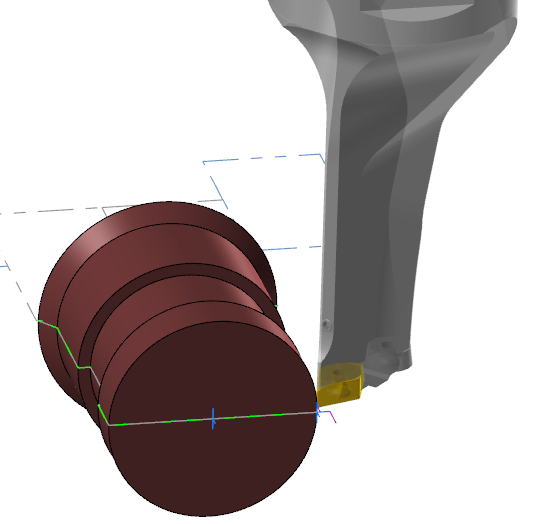

Mastercam 2025では新たにA軸輪郭旋削ツールパスが導入されています。Mastercam 2023で登場したB軸輪郭ツールパスを補完し、Mastercamの回転輪郭旋削のサポートを拡張するものです。この新しいツールパスは、Y軸工具を使用するという点を除くと、B軸輪郭ツールパスによく似ています。加工中に工具を回転させることができるため、最新のY軸工具の技術を利用すると同時に、加工が困難な部位にリーチできます。

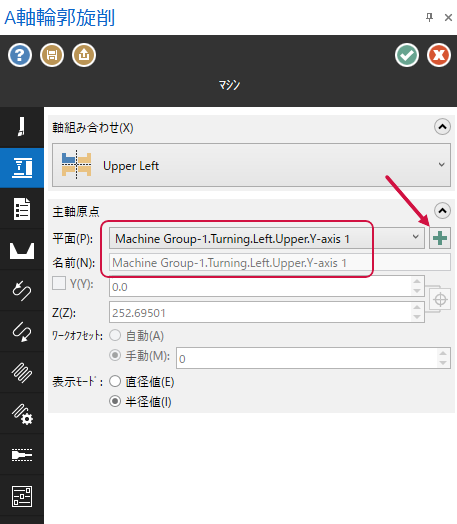

Y軸工具と輪郭を選択すると、Mastercamは自動的に適切なY軸の工具平面を選択します。[+]ボタンをクリックして、新しい平面を作成することもできます。

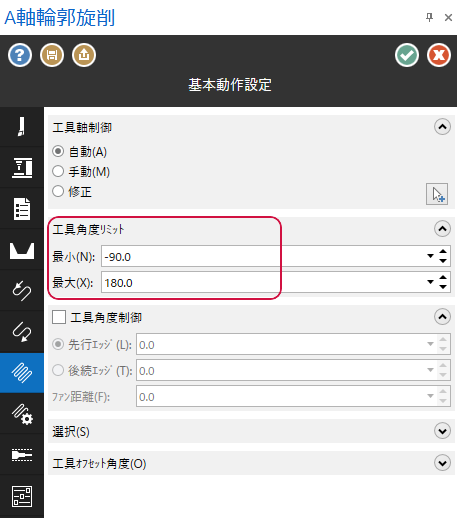

A軸とB軸の輪郭ツールパスの違いとして、マシン上での工具の向きオプションが存在しないことがあります。A軸は任意の位置に回転できますが、B軸は90度に固定されているため、工具姿勢を管理する必要はありません。基本動作設定ページにある工具角度リミットが、任意のA軸角度を使用できるように変更されています。

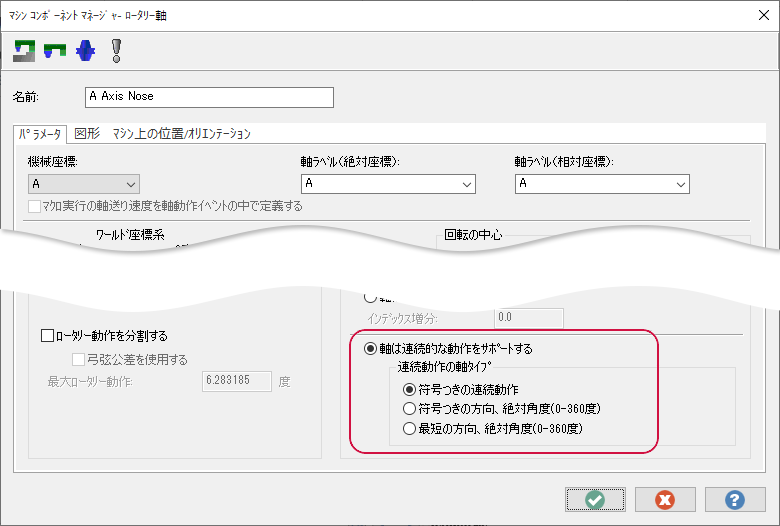

A軸輪郭ツールパスを使用できるようにするには、マシン定義のA軸コンポーネントを符号つきの連続動作モードに設定する必要があります。
