SOLIDWORKS

理想の設計を実現!
世界中で選ばれている設計ツール

SOLIDWORKSは直感的な操作性に優れ、使いやすさ、覚えやすさを追求し、世界中で成長度、注目度ともにNo.1のシステムです

SOLIDWORKS

注目ポイント!

  • すべての設計者が違和感なく直観的に使えるスケッチ機能
  • 製品設計に高度な信頼性を約束する、革新的モデリング技術
  • 製品設計の可能性を大幅に広げる、多彩なプロダクションアセンブリ機能
  • 設計のあらゆる段階で自由自在に連動する、インタラクティブな図面化機能

詳しい説明を見る

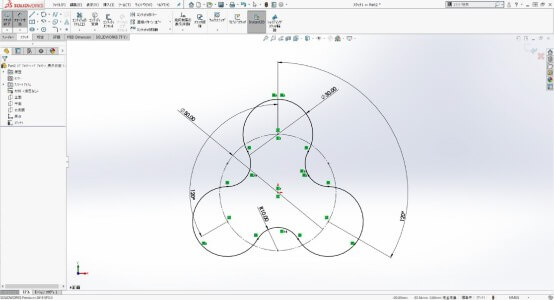

スケッチ

スケッチ形状に対して寸法拘束・幾何拘束を追加しながら作図することで、設計の進展に合せて形状を意図的に変更することができます。
また、3Dスケッチツールではスケッチ平面を定義することなく、直線・スプライン・トリムツールを使用して空間上にスケッチ形状を作成することが可能。今まで以上にロフトやスイープのパスを空間上で直観的に容易に作成することができます。

スケッチ

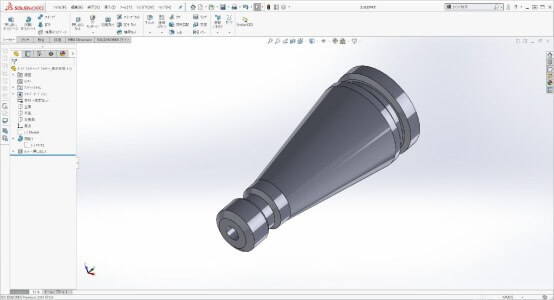

部品モデリング

SOLIDWORKSは、革新的なフィーチャーベースの部品モデリング機能をご提供。押し出し、回転、薄板フィーチャ、高度なシェル、フィーチャーパターンコピー、穴ウィザード等、操作性に優れたコマンド群は設計作業を最大限にサポートします。

部品モデリング

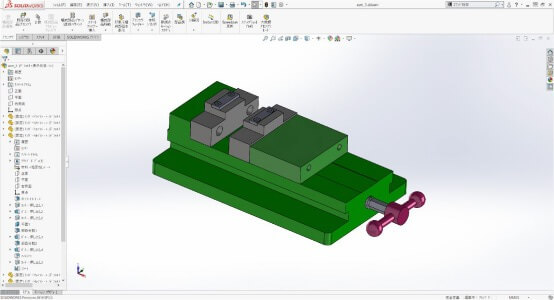

アセンブリ

SOLIDWORKSは、トップダウン/ボトムアップの両アプローチにも柔軟に対応。10,000点を超える大規模アセンブリの作成であっても、パフォーマンスには目を見張るものがあります。

アセンブリ

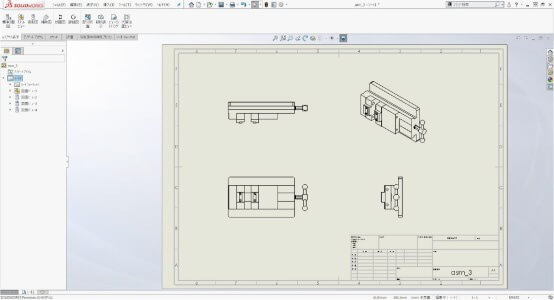

図面作成

2Dスケッチや規格に基づく各種製図機能、自動部品表作成、ビューのシェーディング表示、レイヤー管理をはじめ、ビュー内でのコンフィギュレーションの切り替えや動作パターンを任意に記録できる代替位置ビューの作成、モデルを呼び出さずにローカルで図面編集できる革新的なRapid Draft技術などにより、多様な図面作成を実現します。

図面作成

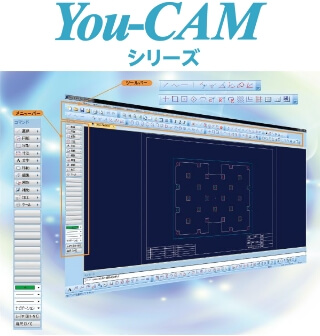

2次元CAD/CAMシステム You-CAM 2DCAD

楽々操作ですぐに使える!
短時間で操作が習得でき、スピーディに図面作成、座標計算、プログラム作成が可能です

You-CAM シリーズ
目的に合わせて選ぶ3ラインナップ

注目ポイント!

  • 最大65万要素の図形を扱うことが可能になった!
  • 円と穴を明確に区別することができる。
  • NCデータを作成する際の手間がさらに減少!

詳しい説明を見る

CAD機能

図面作成

図面データベースの使用が拡張され、従来の10倍となる最大65万要素の図形を扱うことが可能になりました。

穴加工属性の保持

CAD図面中の円図形に対して、穴加工属性を与えることが可能になり、円と穴を明確に区別することができるようになりました。さらに穴図形を部品登録しておくことで、NCデータを作成する際の手間が大幅に減少しました。

グループ図形概念の導入

関連する複数の図形をグループ化することが可能になりました。グループ化された図形群は、単一の操作で移動や消去などの操作が行えます。また、グループ単位で穴加工属性を付加することもでき、NCデータを作成する際の手間がさらに減少しました。

ナビゲーション機能に1/4円周点を追加

図形の端点や交点を自動認識するナビゲーション機能に、円、円弧の1/4円周点を認識する機能を追加しました。ナビゲーション機能自体も強化され、端点のみを認識する「端点ナビゲーション」や、交点のみを認識する「交点ナビゲーション」、円/円弧の中心点のみを認識する「中心点ナビゲーション」機能も装備しました。

寸法コマンドの追加

基準寸法線コマンドや、連段寸法コマンド等に新しい記入バリエーションを追加しました。

外部データ入出力機能

読込:DXF・DWG・IGES・BMI・YCD※・NCデータ
出力:DXF・IGES・BMI・YCD

YCDはYou-CAM固有のデータ形式です。

CAM機能(マシニング)

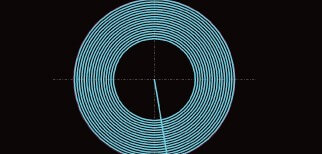

ポケット加工(領域加工)

  • ジグザグ経路(任意の角度指定可)渦巻き経路(内向き・外向き)対応
  • 進入点選択
  • ヘリカル進入対応
  • 島残し加工(段違い対応)
ポケット加工(領域加工)

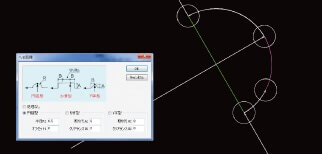

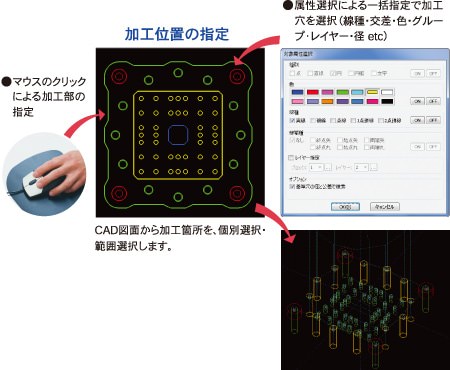

穴あけ加工

キリ穴/タップ穴/座グリ/面取り(ヘリカル可)/各種ボーリングetc

穴あけ加工

輪郭加工

CAD図面の輪郭から、工具を輪郭に沿って動作させるNCデータを作成します。

  • 工具の進入・退出は直線・円弧・接線・指定点から選択します。また、進入・退出は個別に設定が可能です。
  • 補正の有無・G41/G42の切り替えができます。
輪郭加工

CAM機能(ワイヤーカット)

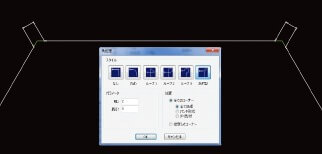

角処理

CAD図面上に作図されていないループや、かぎ方の角処理加工をNCデータに付加できます。

角処理

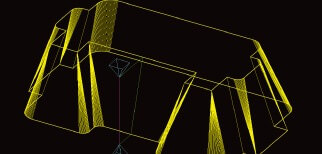

上下異形状加工

異なる2つの輪郭図形から、上下異形状加工のデータを出力します。UV出力は切り替えができます。

上下異形状加工

へそ取り加工

CAD図形に変更を加えることなく、進入・退出時の取り残しを処理する機能です。

へそ取り加工

コアレス加工

自動運転等で主に使用するコアレス加工データを出力します。

コアレス加工

CAM機能(共通)

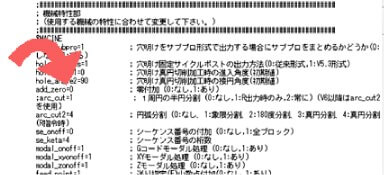

ポストプロセッサ強化

旧機種のNC制御機に対応する円弧分割機能。NCデータ作成時に、円弧を任意の方法で分割して出力する機能を追加しました。

ポストプロセッサ強化

必要システム構成

対応OS Windows10・Windows11
モニター 1280×960以上の解像度
ディスプレイ 256色以上
ハードディスク 最低100MBの空き容量
インターフェイス USBポート(プロテクトに必要)
シリアルポート(通信規格RS-232Cで工作機械と接続する場合に必要)
CDドライブ(インストールCD用・外付け可)
