OCTOPUZ

「より簡単に」「よりスピーディーに」「より幅広く」OCTOPUZ なら実現できる事をご存じですか？

ロボット導入、設備設計にあたり、下記の事でお困りではありませんか？

  • 後任社員の育成
  • 専門性の高いティーチング
  • 組付け後に発生する手戻り
  • 品質の安定化
  • 3次元CADデータの活用
  • 分かりにくい打合せ資料で発覚する仕様漏れ
CUBICON

デジタルツールのOCTOPUZなら、1台3役で様々な現場の「困った！」を解決します。

こんな方にオススメ！

  • ティーチングの手間を何とかしたい
  • もっと簡単にロボットを使いたい
  • ロボットシミュレーションが必要
  • CAD/CAMパスの活用
  • アナログからDXへ
  • 労働人口の減少対策
  • ロボットセル設計

圧倒的なコスト削減効果を実感

ライン停止時間の極小化

従来はラインを停止し、ロボットを操作しながら動作の登録を行う必要があったため、2日程度の生産ロスが生まれていました。停止するからロスが生まれる。だからオフラインティーチングを使うとロボットを停止させず、次々とデータ作成が可能。停止時間はデータ転送と調整と試運転なので停止時間が減ります。

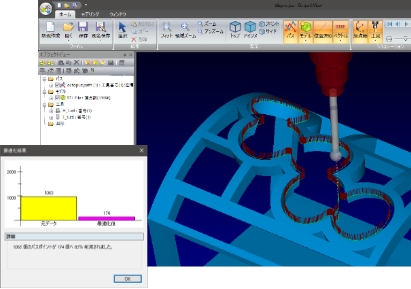

CAMデータの活用

CAMのツールパスデータを取り込み、ティーチングに利用できます。塗装、バリ取り、溶接のティーチングにおいて威力を発揮します。CAMで作成されたツールパスデータはOCTOPUZ PathFinder機能により解析され、お使いのロボットに最適で滑らかなパスに最適化されます。

CAMデータの活用

ティーチングマン委託コスト削減

熟練のティーチングマンへの委託コストは悩みの種です。ティーチング時間やラインシフトの調整といった負担から開放され、ティーチングの内製化を実現します。

各種用途例

製造・搬送

製造・搬送

バリ取り

バリ取り

ミーリング

ミーリング

アーク溶接

アーク溶接

スポット溶接

スポット溶接

設計の成果がわかりやすく見える「3D PDF」

ニーズに応じて今まで培ったノウハウを振り絞り、集大成したセル設計。完成後の次の作業、それはその思いをどのように伝えるのか！ということです。

3D PDF

画面上のシミュレーションをそのまま動画に

図面だけではなかなかその思いが伝わらず、時間をかけて数百MBの動画を作成しても「角度が悪い！」「ここはズームしたい！」「ここはもう少し時間をかけて見たい！」等々要望は尽きません。OCTOPUZ 3D PDFなら、画面上のシミュレーションがそのまま、動画ファイルサイズ約1/100の3D PDFに変換できるので、動画作成につきもののシナリオ作成、録画作業、編集作業等の時間を大幅に削減できます。

ファイルサイズは約100分の1

動画ファイルの約1/100以下のサイズなので、大容量ファイルの転送に気を使う事無く、メールでの添付送信も可能になり、拡縮、移動、回転は再生する方ご自身のマウス操作で自由自在に行えます。

OCTOPUZ 3D PDFは、32Bit版 Adobe Acrobat Readerのみ対応しています。

3D PDF含めその他のOCTOPUZで作成できるシミュレーションデータの種類と再生の操作についてはこちらをご覧下さい。

さらにOCTOPUZを強力にサポート

OCTOPUZ JBMパワーパック

JBMオリジナル開発
アドインツール

Slerの皆さまへ SIPPのご案内

SIPP

OCTOPUZの導入がロボット事業を成功へ導く近道になります。

Easy to Use

使い易いロボット環境の想いを形にしてロボット普及に貢献する

Total Win

Sler様も、ユーザー様も、JBMエンジニアリングも、OCTOPUZに関わる皆が利益を得る

SIPPの主旨

  • ロボットを導入して実務で活用できるようにするにはSler様の存在は必須です

    要望のヒアリング、ツール選定・製作、レイアウト設計、PLC開発、ティーチング作業など

  • OCTOPUZを利用してロボット実務を立ち上げるにも、Sler様のご協力が必要です

    ツール選定・製作、PLC開発、レイアウト設計、実機動作調整など

導入事例ムービー

協業のご提案

OCTOPUZを導入することで、クライアント様へ多数のご提案・メリットがあります。

OCTOPUZ 導入前の課題

ロボット導入の課題

  • 技術者を育成していくための時間とコストがかかる。
  • 外注でもコストがかかってしまう。

複雑なティーチング

  • 工数がかかり安全性も不安。
  • ロボットを止めて行うため、効率が悪く手戻りでの工数が多くなる。

技能伝承、品質一定化の難しさ

  • ロボットメーカー毎にプログラムが違う。
  • 複数メーカーに対応していない。
  • 現場向きの機能がない。

OCTOPUZ 導入後

時短に貢献

  • 手戻りのない設計が可能。
  • セル、ラインの立ち上げ時間を短縮。

若手の育成

  • 技術者の早期戦力化を実現。

ノウハウの蓄積

  • 劣化のないデジタルデータでノウハウの蓄積が可能。

稼働率がアップ

  • オフラインティーチングでロボットの稼働率を上げる事が可能。

安全性の確保

  • シミュレーション上で動きなどを確認でき、安全。

協業における特典もご用意しております。詳しくは営業担当までお問い合わせください。

資料請求・お問い合わせ

OCTOPUZ商品構成

OCTOPUZ 機能比較

機能 Level1 Level2 Level3 備考
ロボットモデル&
コンポーネントカタログ		 ● ● ● ロボットモデル、ポジショナー、リニアレール、コンベア、EOAT 等を含む
OCTOPUZ のコンポーネントカタログ全てにアクセスが可能
マニュアルプログラミング ● ● ● 2点間のロボットプログラムや
パス間の“エアムーブ”の作成が可能
CAM、NCデータパスの
インポート		 ● ● ● CAMやNC(Gコード)から
ツールパスのインポートが可能
ロボットからの
バックアップデータインポート		 ● ● ● 実際のロボットからダイレクトに供給された
バックアップデータをインポート可能
溶接
(ミグ、レーザー、スポット)		 ● ● ● 溶接のツールパス作成や、タッチセンシング、
シームトラッキング、ウィービング、スティッチ、
マルチパス等のサポート

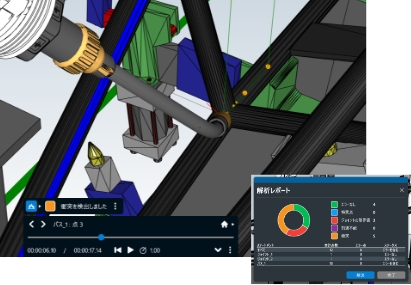

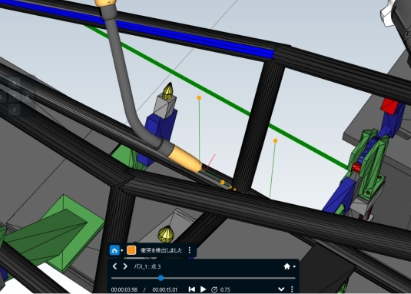

PathFinder
問題点の発見、
回避 (特異点、ジョイントリミット、
リーチリミット、衝突)		 ● ● ● 特異点、ジョイントリミット、リーチリミット、
衝突等のロボットで発生しうる問題の検知及び回避
PathPlanner
パスやサーチステートメントを作成、
修正、移動		 ● ● ● パス作成、移動、自動サーチ、パスステートメントの併合や分割、
ステートメントの直線化や円形化などの機能
複数ロボットシミュレーション ● ● ● 単一プログラム内で稼動する
複数台のロボットのシミュレーションとコード生成が可能。
軸数の制限なし
(お使いのPC環境によってはハードウェアスペックによる制限の可能性あり)
外部軸サポート
(リニアレール、ガントリーシステム、
ポジショナー)		 ● ● ● リニアレール、ガントリーシステム、
ポジショナーを含む外部軸のサポートや自動コントロール
ロボットコード生成 ● ● ● 同時に複数のロボットプログラム、コード生成が可能。
あらゆるコンフィギュレーションで多数のロボットブランドに対応
CADデータインポート ● ● ● 様々な種類のCADデータのインポートが可能
3D点群データ
(Point Cloud)		 ● ● ● 現場環境の3次元スキャンや点群情報の取り込みが可能
統計/レポート ● ● ● シミュレーションからの統計出力やレポート生成機能
Physics 物理エンジン ● ● ● ユーザの入力を元に物理エンジンでのシミュレーションが可能
ケーブルシミュレーション ●
(※1)		 ●
(※1)		 ●
(※2)		 ケーブルの巻き付きを含むケーブル動作のシミュレーション機能
  • シミュレーション機能のみ
  • ケーブルコンポーネントの作成が可能
VR (バーチャルリアリティ) ● ● ● VRメガネを使用して仮想現実でのシミュレーションが可能
2D図面   ● ● 3Dシミュレーションを元に2D図面の作成が可能
ペイントAPI   ● ● 上下のスプレーや体積厚を含む、パーツの材料体積のシミュレーション機能
エッジと曲線パスの作成   ● ● 複雑な形状に沿って複数のエッジや曲線を選択し、
容易にパスステートメントを作成可能
サーフェスパスの作成   ● ● 1枚のサーフェス全体を倣うパスステートメントを
簡単な操作で作成可能
塗装シミュレーション   ● ● 塗装工程の可視化と膜厚の計測により
ロボットの教示時間の短縮化と動作計画を改善
図面作成   ● ● 3Dシミュレーションから2D図面を作成可能
コンポーネントモデリング     ● キネマティックシステム作成、パラメトリックコンポーネント作成、
I/O使用機能、図形作成/編集、大容量CADファイルの分割を含む
ワーキングコンポーネントの作成が可能
教育機関用ライセンス     ● 最大30クライアントのフローティングライセンス

OCTOPUZ 動作環境

OS Windows8/10 (64Bit）
HDD 20GB以上の空き容量 (SSD推奨)
CPU Intel Core i5 または相当以上のもの (Core i7以上を推奨)
メモリ 4GB (8GB以上を推奨)
グラフィックス OpenGL3.2以降対応 (グラフィックスメモリ 2GB以上、NVIDIA製を推奨)
マウス 3ボタンMicrosoft互換マウス (3D&6D スペースマウス対応)
インターネット環境 ライセンスアクティベーション、eカタログ接続に必須
(インターネット接続無しの直接アクティベーションも可能だが非推奨)
インストール インストール時にWindowsの管理者権限が必要
