NCシミュレーション

シミュレーション

VERICUT

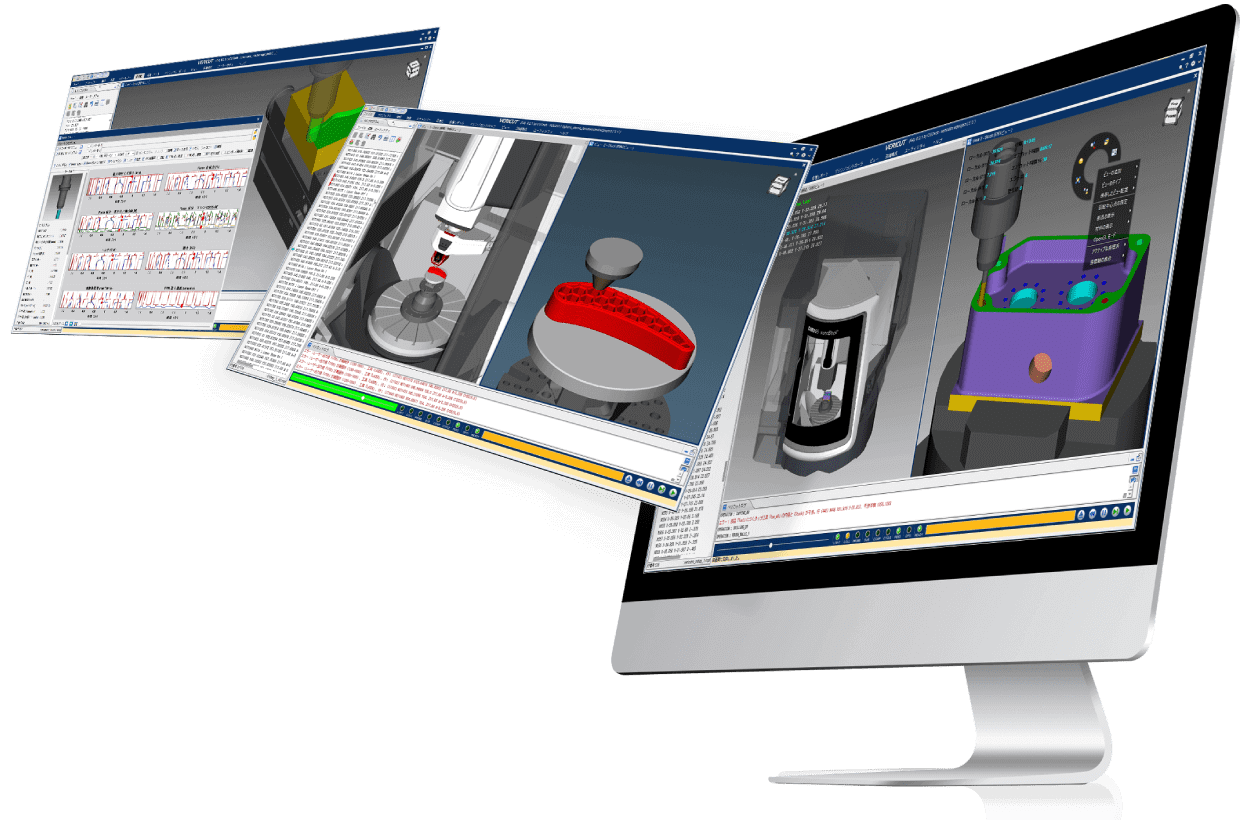

NCマシンシミュレーション

NCプログラムから機械加工を高速にシミュレート

VERICUT

こんな方にオススメ!

  • 治具を傷つけたり、刃物を折ったり、工作機械を壊すようなツールパスエラーでお困りの方に
  • 加工上の問題点を事前に見つけたい方に

注目ポイント

  • 加工する前に、コンピューター上で部品を切削することができる
  • 機械部品、治具、工具の破損、機械のクラッシュを防ぐことができる
  • 最適化モジュールを使用すれば、NCデータのサイクルタイムを短縮できる
  • 加工効率の改善も見込まれる

詳しい説明を見る

NC工作機械シミュレーション

  • 破損コストを大幅削減
  • 機械とオペレータの無駄な時間を削減
  • 生産計画の効率化と安定
  • 機械の教育用、説明用、開発用に
  • 分かりやすい段取り作業の検討と指示
  • 工作機械を使用せずに操作研修を行える

NC工作機械シミュレーション

NCプログラムの最適化

  • サイクルタイムの短縮、コストの削減
  • 仕上げ品質の向上
  • 工作機械の能力を最大限に活用
  • 生産力の向上と納期の短縮
  • 機械や工具の摩擦を最小限にする

NCプログラムの最適化

NCプログラムの検証、インスペクションと解析、CADエクスポート

  • 実機で加工する前に、NCプログラムを完全なものにする
  • 正確なデータから検査シートを簡単に作成
  • プログラムや加工のミスによる、材料や時間の無駄をなくす

VERICUTサイトへ

NC VIEW

NCデータ検証システムの決定版

高速に、正確にシミュレートし、破損などのトラブルを回避

注目ポイント

  • 機構部品の動作を確認できる
  • ほとんどの五面加工機に対処できる
  • 旋削加工を高速で検証
NC VIEW

詳しい説明を見る

五軸機械加工には

  • バーチャルマシン機能オプションを使って、機構部品の動作を動的ソリッドシミュレーションで確認できる
  • わかりにくい回転軸の動きもNCデータどおりの機構動作を見ながら確実に検証
  • 機構部品間の干渉も自動検出

五軸機械加工には

五面機械加工には

  • アンギュラーヘッドや割り出しテーブルのMコード指令もサポート
  • もちろんB指令やA指令とあわせて使うことも可能
  • 平面変換GコードもサポートされているのでNCマクロ機能とあわせてほとんどの五面加工機に対処できる

五面機械加工には

旋盤加工には

  • 動的ソリッドシミュレーションで旋削加工を高速に検証できる
  • 10種類の工具形状タイプから正確に工具を定義できる
  • 切削したワークはマシニングセンタ用NCVIEWへ素材として供給できる

旋盤加工には

G-Navi

統合NC切削加工
シミュレーションシステム

衝突防止と切削形状検証を同時に検証!

注目ポイント

  • 機械動作シミュレーション
    衝突防止:工作機械や治具が干渉しないかを検証
  • 切削加工シミュレーション
    切削形状検証:部品が意図した形状に削れるか検証
  • Gコード対応シミュレーション
    実際のNC切削加工をバーチャルに再現
G-Navi

詳しい説明を見る

G-Naviの基本機能

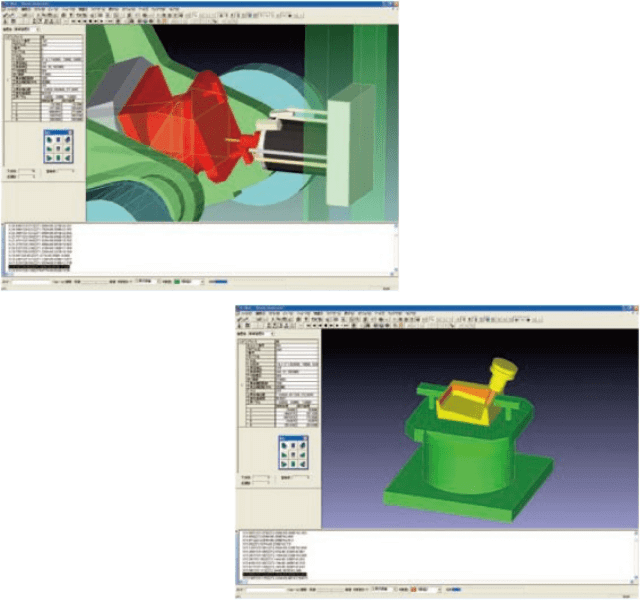

ソリッド・シミュレーション

シミュレーション中でも、拡大/縮小、回転、移動の操作制限がなく快適に操作できる

検証

ストローク、切削送り、スピンドル回転数、早送り、干渉、近接などのエラー・ワーニング表示、NCデータの解析リスト表示、加工時間表示

測定

ポイント座標、距離、体積、半径などの測定。切削後のソリッドモデルと設計したソリッドモデルとの形状比較表示

G-Naviの標準機能

測定

測定

3次元測定

干渉リプレイ

干渉リプレイ

任意の箇所を瞬時に何度でも再現

ATC動作シミュレーション機能

ATC動作シミュレーション機能

ATC動作の干渉チェック

形状比較(比較と相違)

形状比較(比較と相違)

比較モード/相違モード

工具の登録設定

工具の登録設定

工具アセンブリの作成

  • 工作機械の登録設定

    工作機械定義/制御装置設定/サイクルタイム

  • セットアップシートの出力

    工具の長さや補正量などの情報を出力できる

  • HEIDEN HAIN コントローラ対応、工具先端点制御対応

    各社(FANUC、OPS、MAZATROL)の同時5軸加工用に対応

G-Naviの効果例

  1. 工期短縮と工数低減

    • 試削りの廃止
    • トラブルのない計画的な生産
    • プログラム作成及びチェック時間の短縮
  2. 品質向上

    • 機械/工具/治具の破損防止
    • 加工後の形状の事前保証
  3. 工程最適化

    • サイクルタイムの予測
    • 加工工程、使用機械、治具配置の最適化
  4. 機械オペレータの事前確認

    • 夜間加工などでの不安の解消
  5. トレーニング

    • 企業や各種学校での教育用

CIMCO Edit

NCプログラム編集ソフトウェア

NCプログラム作成者や加工担当者が選ぶ市場で最も人気の高いNCプログラムエディター

注目ポイント

  • プログラムの容量制限なし!
  • NCデータに特化したオプションをご用意!
  • 回転、ミラー、工具補正、移動といった計算機能も装備!
  • 完全に環境設定ができ、既存のNCプログラム編集環境にも容易に対応!
CIMCO Edit

詳しい説明を見る

NCアシスタント

  • 編集速度をこれまで以上に高速化、簡易化
  • 複雑なサイクルオペレーションをすばやく挿入、編集することができる
  • 最もよく使用するオペレーションのために、カスタムサイクルやカスタムマクロ作成、記録も可能

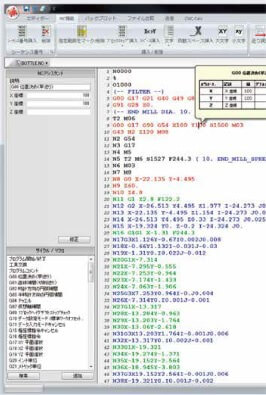

NCアシスタント

高性能なファイル比較機能

  • NCプログラムを横に並べて表示した状態で変更点をすばやく確認できる
  • 変更された行や、削除/挿入された行は認識するが、行番号の変更やスペースなど、些細なフォーマット変更は無視できる
  • 相違箇所は一度に1行ずつや、一度にすべて表示でき、横並びのレイアウトでの印刷も可能

高性能なファイル比較機能

グラフィカルなバックプロット機能

  • 3D Mill/2D Latheのバックプロット機能は、3軸マシニングと2軸旋削のプログラムを1ステップずつや、連続的に前後へ描画することができる
  • 更新内が自動的に描画へ反映される
  • 描画内容を検証することができる
  • 工具ホルダーの干渉チェックや衝突検出機能も装備

グラフィカルなバックプロット機能

通信とDNC

  • さまざまな制御機と安定したRS-232通信をするためのDNC機能が含まれている
  • DNCオプションがあれば、CIMCO Editの中から同時に複数の工作機械へとNCデータを送受信することができる

通信とDNC

CNC-Calcオプション

  • CIMCO Editの中で動作する、豊富な機能を備えた2D CADソリューション
  • 複雑な2次元形状における問題を高速かつ効率的に解決する
